2008年02月15日

トリマー集塵計画

こんにちは、充実けんたです

天気だいぶよくなりましたね
でも寒い日は温かいコーヒーカフェでも飲みながら
インドアで好きな事をするに限ります

数日かけてコツコツやってた工作物がやっと完成いたしました
例のトリマーの集塵をするためのものです
インドアで木工工作・・良いです。だって寒いもんうわーん

トリマー集塵計画
今まではこんな状態です。
削った瞬間から木屑があたりに散らばってしまい
跡片付けも大変ですし、当然家の中では使う事に
ためらいが生じます
奥さんの目のかたきになる事まちがいなしがーん
ですから必然的にお外で作業となります




トリマー集塵計画そこでこういう理屈を考えました。

あしあとピンク掃除機の吸い込み口を固定できる台座のようなもんを作って、でる粉塵を片っ端から吸い込んでくれればいいんですよ。

あしあとピンク台座の素材も後の作業性に支障ないように透明にする必要あり

あしあとピンク低予算で、なるだけ頑張る（必須です）

では、頑張ってみましょうベー


まず材料ですが、透明のアクリル板を利用する事に致しました
これと専用接着剤も同時に購入です。計１５００円なり
トリマー集塵計画トリマー集塵計画










設計図がコレなんですが、何がなんだかわかりずらいですね

トリマー集塵計画

ここでドラゴンボールを取り出しシェンロンに「組み立ててハート」と願いを伝えます
あっというまに完成ですびっくり！












すみません、おふざけでしたガ－ン
作業工程カメラを忘れてたため、撮ってないんです
いきなり完成品のおでましに戸惑いあるかもしれませんが
とにかく完成したんだって
大昔の料理番組みたいな展開ですみません汗
トリマー集塵計画トリマー集塵計画

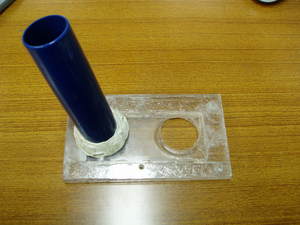

左の青い筒は掃除機のパイプを接続する部分になります
自宅に転がってた掃除機の延長パイプが材料です
それをパテでキッチリ固定しました

トリマーに取り付けしてみます
トリマー集塵計画トリマー集塵計画









台座の下プレートはネジ止めされているので外します
この下プレートは使いませんが、失くさないよう保管しておきます

トリマー集塵計画トリマー集塵計画

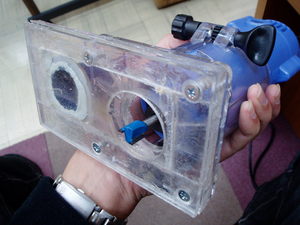

先ほどと逆の手順で台座の上部を今回作成したものにネジ止めです。
完成で～す
トリマー集塵計画

トリマー集塵計画
ピットをつけてみました
一応完成です。
後は掃除機つないでみてどんなもんか
お試しするだけです
わくわくですが、疲れた～
この週末、お試し工作してみますね

うまくいけば良いですが、
結果お楽しみにしてて下さいニコニコ







同じカテゴリー（工具）の記事
週末DIY
週末DIY(2008-02-29 12:07)

アイディア
アイディア(2008-02-27 18:00)

トリマーという道具
トリマーという道具(2008-02-13 17:44)

買っちまった
買っちまった(2008-02-11 13:41)

ポケットトーチ
ポケットトーチ(2008-02-01 13:08)

息子のおもちゃ
息子のおもちゃ(2008-01-30 09:26)


Posted by けんた at 21:09│Comments(16) │工具
このBlogのトップへ
この記事へのコメント
けんたさん こんばんは！
さすがですね〜(^▽^)ノ
塵集積も簡単に出来ると楽しみですね〜
Posted by マッシー！！ at 2008年02月15日 22:34
＃マッシーさん、おはようです♪
なんとか、できました（＾＾）
実際ちゃんと機能してくれたら
儲けもんですがどうなりますか
ためしてみま～す
Posted by けんたけんた at 2008年02月16日 09:16
けんたさん♪
（ヽ(。ゝω・)ノ☆;:*おはよう*:;☆

すご～い。。
やっぱり。。自分でつくっちゃいましたか。。
これ！！もし（ごめんなさいい。。）　成功したら、商品化できるんじゃないんですか～。。

週末のお試し工作。。。その後のUP楽しみしてｍ～す。。
Posted by 新鮮野菜倉庫（ママピー）新鮮野菜倉庫（ママピー） at 2008年02月16日 09:28
おはよ〜…


ほよよ〜

しゅごいですね〜…感心感心…。
Posted by ひでぼ〜不養生な薬屋 at 2008年02月16日 11:08
うあ～～～凄い・・・・・
絵での解説も　ばっちりですね・・・・
けんたさん　ただものじゃな～～いｗ
週末の工作楽しみにしてます～～～
Posted by ♀猫ヘンリー♀猫ヘンリー at 2008年02月16日 11:20
＃ママピーさん、おはよ～です♪
商品化、いいですね～　起業っす（＾＾）

＃ひでぼ～さん、おはよ～です♪
ありがとうございます。
使いやすい道具にて、色んなものにチャレンジです（＾＾）
Posted by けんたけんた at 2008年02月16日 11:22
#♀猫ヘンリーさん、おはよ～です♪
悲願だす。結果楽しみにして下さいね～
Posted by けんたけんた at 2008年02月16日 11:52
すごい発想ですね！
もう日曜大工どころではなくなってますね～
結果楽しみにしてます。
Posted by とくもととくもと at 2008年02月16日 13:04
#とくもとさん、いらっしゃいませ♪
これなら、ある程度屋内でも利用できそうでしょ
お掃除、片付けへたな私です（＾＾）
Posted by けんたけんた at 2008年02月16日 14:51
おおぉ～すげぇぇぇ～
ホントに出来てる～
しかも、設計図付き♪
こりゃぁ～結果が楽しみだぁ～♪
Posted by とし at 2008年02月16日 21:28
すげえっ！！

設計図の絵、
上から２枚目と３枚目が２段重ねになってるんですか？

って、マニアックに分析しすぎ！？
Posted by candyballcandyball at 2008年02月16日 23:07
マメですね～

家の中に作業できる広さがあるのも凄い＾＾
Posted by TADARINTADARIN at 2008年02月17日 08:15
おはようございます。

こういうことを考えると楽しいですよね～
ケンさんのニヤニヤしながら企んでいる顔が想像できます。
それでは今週もファイトー。
Posted by 比嘉勇樹比嘉勇樹 at 2008年02月18日 08:54
けんたさん　おはようさんです。

でっっ。。。。。。いかがでしたか～～～好期待・・・
Posted by ＭＡＧＩＭＡＧＩ at 2008年02月18日 10:26
#としさん、おはようで～す♪
この日曜日お仕事関係でつぶれちゃったので
まだ使い試しこれからなんすよ
早めに情報アップしますね（＾＾）


＃candyballさん、おはようで～す♪
おっ、めざといですね。気づきましたか
当初は、あいだの層は１段の予定だったんですが
木屑に対して狭すぎるか？
てな事で難儀でしたが２段にしたんす
ここに気づく人、玄人ですよ（＾＾）


＃TADARINさん、おはようで～す♪
まめまめけんたです（＾＾）
実際にはベランダとか部屋のすぐそばでって感じっす
以前は木屑が舞うんでなるべく家からはなれて
庭のかたすみとか、駐車場とかでやってましたよ♪


＃比嘉さん、おはようで～す♪
ピンポ～ン、おそらく想像どうりです（笑）
いろいろ考えて形になると楽しいですよ
今日から、また頑張りましょう（＾＾）/
Posted by けんたけんた at 2008年02月18日 10:35
